SB
Доступен для скачивания
краткий каталог продукции:
Цена: 355 ... 4882 руб.
Сильфонная вакуумная присоска
Особенности:
Модификации:
Версия: 2025-10-10-СДГ
Особенности:
- Подходит для перемещения изогнутых объектов
- Подходит для разделения тонких листов материалов
| Параметр | Значение |
| Диаметр
| 17 мм, 20 мм, 30 мм, 40 мм, 50 мм, 75 мм, 110 мм, 150 мм |
| Материал | NBR или силикон |

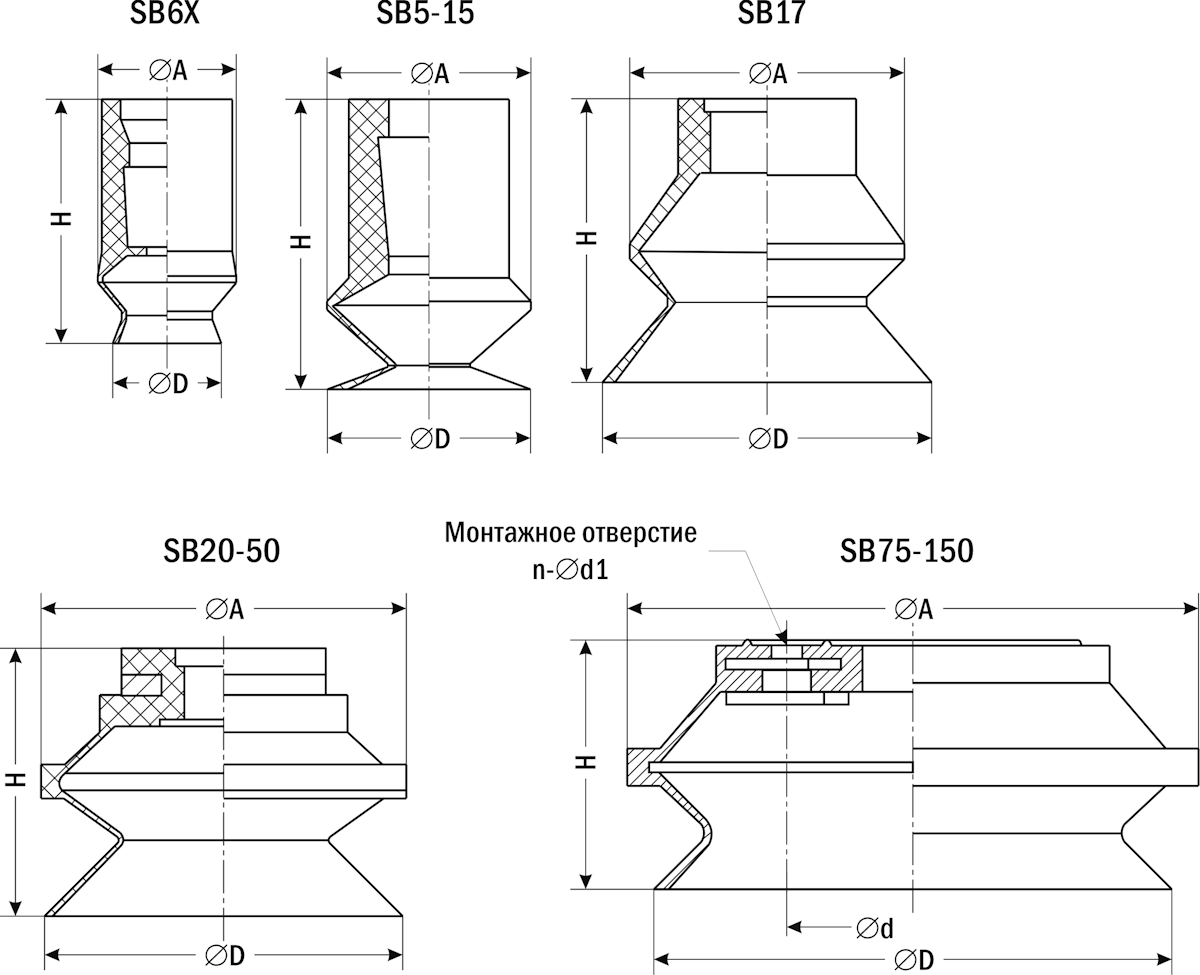

| Габаритные размеры |
 |
| Модель
| Размеры, мм
| ||||
| ∅D
| H | ∅A | ∅d | Монтажное отверстие n-∅d1 | |
| SB17 | 18,5 | 15,6 | 16,6 | - | - |
| SB20 | 22 | 19 | 24 | - | - |
| SB30 | 34 | 26 | 36 | - | - |
| SB40 | 43 | 28 | 46 | - | - |
| SB50 | 53 | 35 | 58 | - | - |
| SB75 | 78 | 37 | 83 | 35 | 4-∅6 |
| SB110 | 115 | 54 | 124 | 55 | 8-∅6 |
| SB150 | 155 | 71 | 166 | 70,5 | 8-∅6 |
| Модель
| Объем, см³ | Усилие отрыва, Н
| ||
| −20 кПа
| −60 кПа
| −90 кПа
| ||
| SB17 | 1,5
| 3,93
| 7,82
| 9,7
|
| SB20
| 2,7
| 5,8
| 10,6
| 15
|
| SB30
| 10
| 13
| 25
| 28
|
| SB40
| 15
| 22,5
| 42
| 50,2
|
| SB50
| 32
| 34
| 65
| 83
|
| SB75
| 110
| 74
| 166,4
| 226
|
| SB110
| 310
| 136,5
| 343
| 460,5
|
| SB150
| 650
| 295
| 686
| 883
|
Версия: 2025-10-10-СДГ
