GV2-M

Автомат GV2-M предназначен для управления и защиты трехфазных асинхронных двигателей от перегрузки, коротких замыканий и неполнофазных режимов работы

• Совмещение функций автомата защиты двигателя и ручного пускателя
• Термомагнитный тип расцепителя. Это комбинированный тип защиты, который включает в себя: тепловой (термический) расцепитель (для защиты от перегрузок, работающий на основе биметаллической пластины) и электромагнитный расцепитель (для мгновенной защиты от короткого замыкания)
• Ручная коммутация двигателей
• Возможность увеличения количества вспомогательных контактов. Дополнительный + аварийный (сигнальный) контакт AD устанавливается слева, возможна установка одного контакта. Дополнительный контакт AE устанавливается фронтально, возможна установка одного контакта
• Уставка срабатывания теплового расцепителя (уставка тока расцепления) – это величина тока в амперах. Как правило, ее выставляют равной номинальному току  двигателя или близко к нему. Тепловой расцепитель разрывает цепь, как только сила тока в ней достигает 1,13 величины тока уставки, что воспринимается прибором как перегрузка
• Кнопка «Тест»

Технические характеристики:

Параметр	Значение
Количество полюсов	3
Номинальный ток	0,63...32 А
Номинальное рабочее напряжение	690 В
Номинальная частота	50...60 Гц
Номинальное импульсное выдерживаемое напряжение	6 кВ
Коммутационное перенапряжение	< 8 кВ
Номинальная предельная отключающая способность (Icu) при 400 В	100 кА
Номинальная рабочая отключающая способность (Ics) при 400 В	100 кА (ток 0,63...10 А) 7,5 кА (ток 14...32 А)
Тип расцепителя	Термомагнитный
Управление	Кнопками
Категория применения	AC-3
Электрическая износостойкость	> 105 циклов
Механическая износостойкость	> 105 циклов
Степень пылевлагозащиты	IP20
Температура хранения	–40...+80ºC
Температура эксплуатации	–20...+60ºC
Монтаж	На DIN-рейку
Габаритные размеры	87×45×76 мм
Вес	250 г

Модель	Диапазон настроек уставки тока расцепления, А	Номинальный ток, А	Электромагнитный ток срабатывания, А	Номинальная мощность двигателя при 400 В, кВт
GV2-M04C	0,4...0,63	0,63	8	−
GV2-M06C	1...1,6	1,6	22,5	0,37
GV2-M07C	1,6...2,5	2,5	33,5	0,75
GV2-M08C	2,5...4	4	51	1,5
GV2-M10C	4...6,3	6,3	78	2,2
GV2-M14C	6...10	10	138	4
GV2-M16C	9...14	14	170	5,5
GV2-M20C	13...18	18	223	7,5
GV2-M21C	17...23	23	327	11
GV2-M22C	20...25	25	327	11
GV2-M32C	24...32	32	416	15

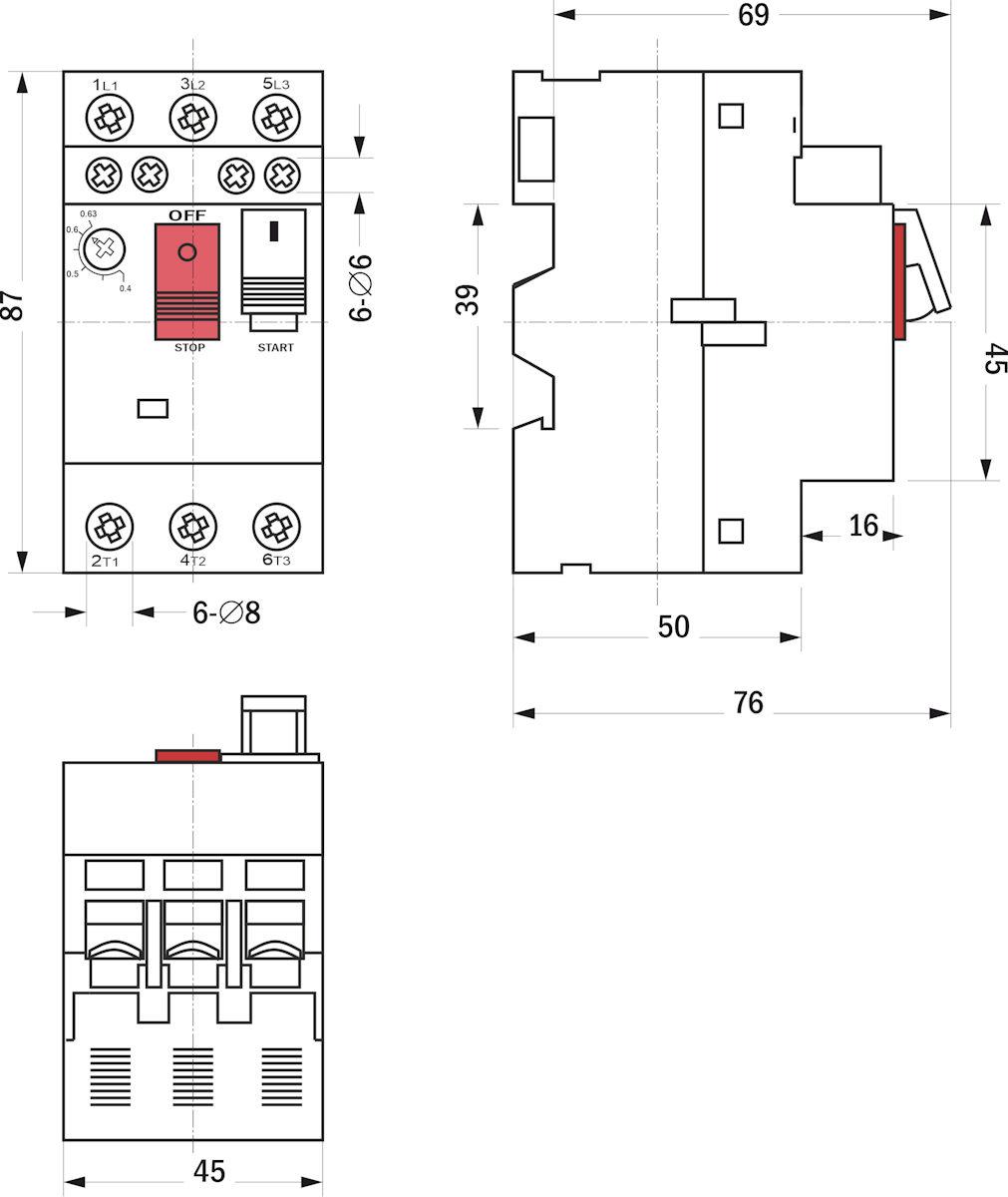

Габаритные размеры

Версия: 2025-06-09-СДГ
