ПР221-К5
Цена:  1864 руб.
Пневмокнопка утопленная ПР221-К5 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Технические характеристики:
ПараметрЗначение
Тип распределителя
2/2 (2-линейная, 2-позиционная), нормально закрытая
Рабочая средаОчищенный воздух (тонкость очистки 25 мкм)
ПрисоединениеG⅛"
Рабочее давление 0…0,8 МПа
Рабочая температура0…+80°C
Цвет
Красный или зеленый

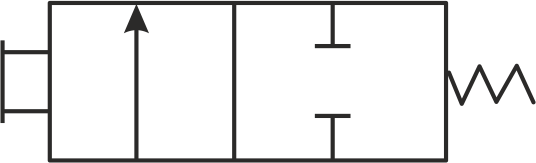

Пневматическая схема
Описание работы:Пневмокнопки ПР221-Кx имеют 2 канала ввода-вывода и 2 положения золотника (2-линейные, 2-позиционные). Подвижный запорный элемент может занимать две дискретные позиции, соответствующие двум состояниям: «проход воздуха закрыт» и «про-ход воздуха открыт». Такая пневмокнопка может коммутировать между собой две линии: линию питания (вход) и линию потребителя (выход).
В исходном положении у пневмокнопки ПР221-Кx порт питания и рабочий порт закрыты, давление никуда не подается и не сбрасывается. При нажатии на кнопку порт питания соединяется с рабочим портом. При снятии питания золотник под действием пружины воз-вращается в исходное положение.

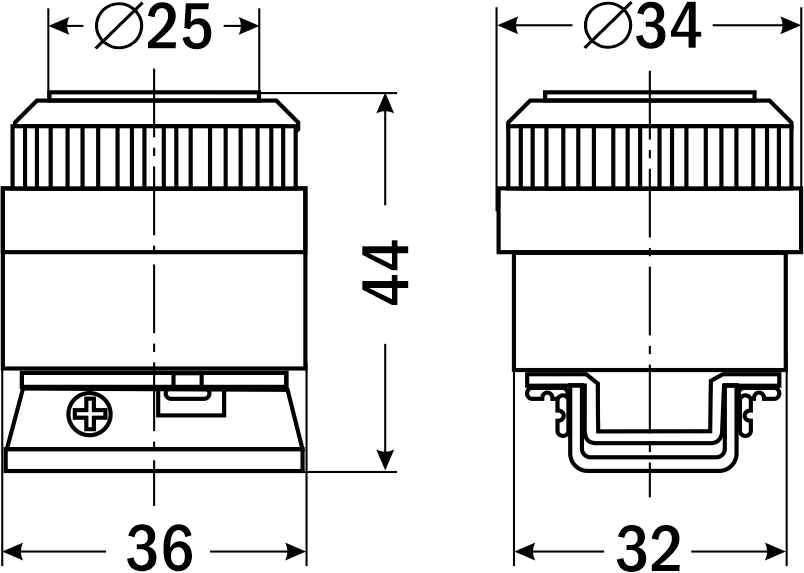

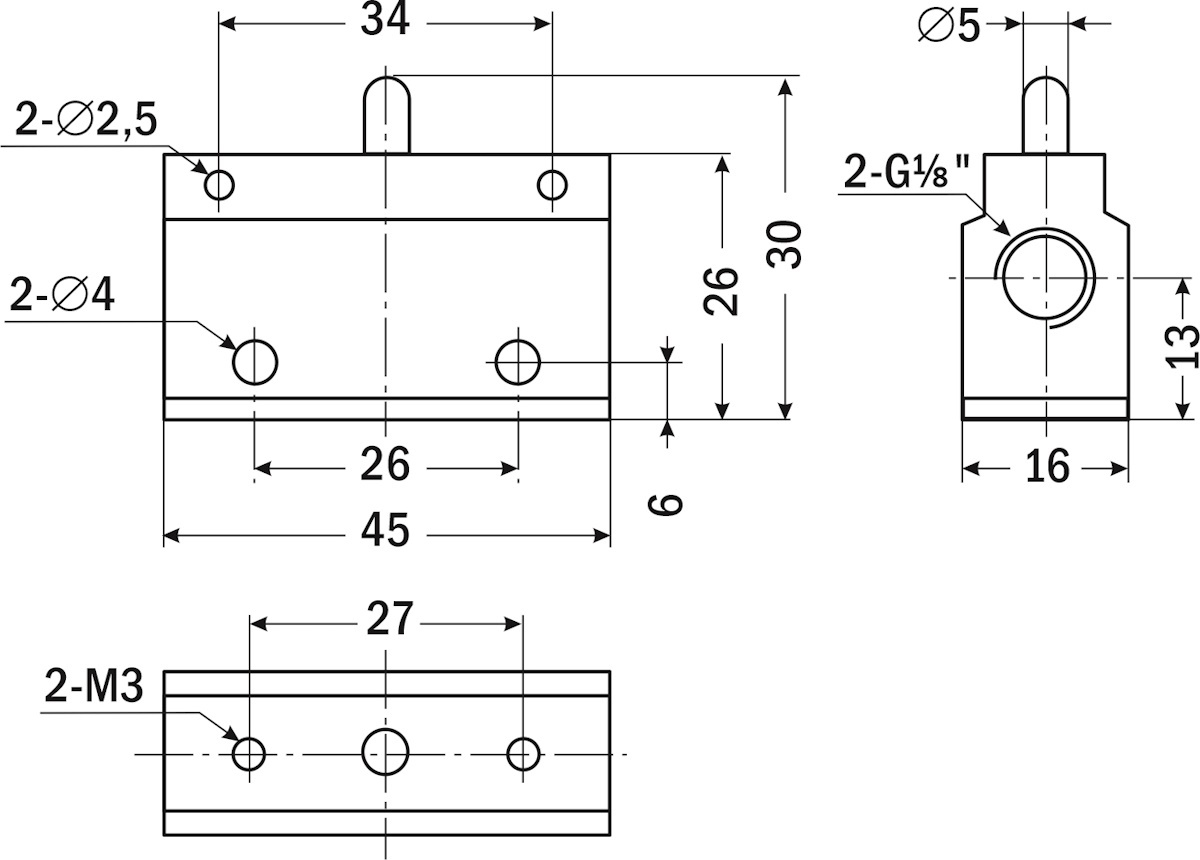

Габаритные размеры
