ПР322-К5
Цена:  1712 руб.
Пневмокнопка утопленная ПР322-К5 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Технические характеристики:
ПараметрЗначение
Тип распределителя
3/2 (3-линейная, 2-позиционная), нормально закрытая
Рабочая средаОчищенный воздух (тонкость очистки 25 мкм)
ПрисоединениеG¼"
Рабочее давление 0…0,8 МПа
Рабочая температура0…+60°C
Цвет
Красный или зеленый

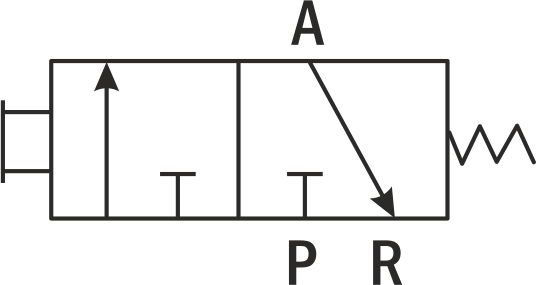

Пневматическая схема
Описание работы:Для управления пневмоцилиндрами одностороннего действия используются пневмок-нопки ПР322, имеющие возможность коммутировать линии питания, потребителя и выхло-па. Такие пневмокнопки обозначаются как 3/2 (3-линейные, 2-позиционные). Это означает, что они имеют 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключе-ния рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на кнопку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При снятии питания золотник под действием пружины возвращается в исходное положение.

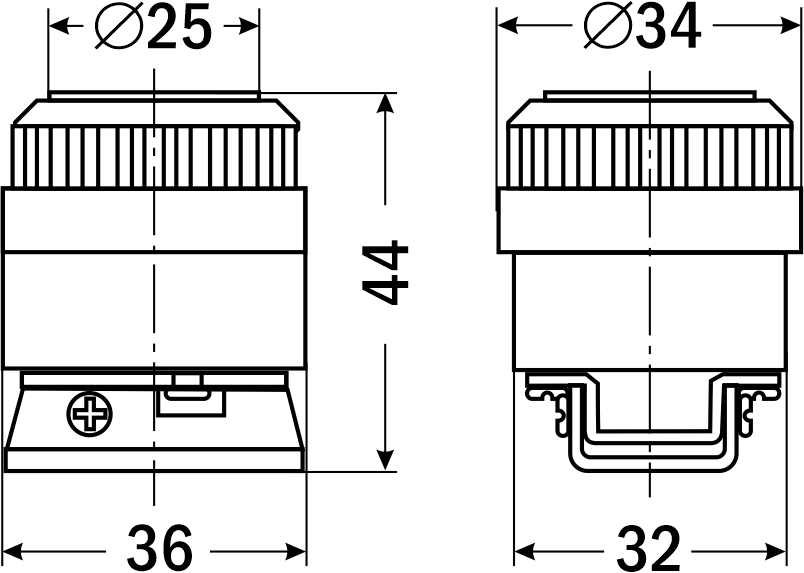

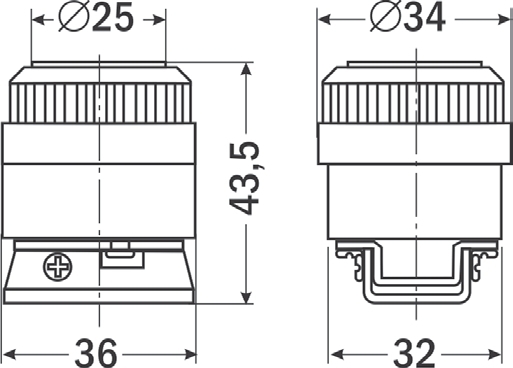

Габаритные размеры

Версия: 2017-10-06-КВА
Документ Дата обновления
Паспорт на M322 11.10.2022
