РП432
Цена:  1980 руб.
Пневморычаг (пневмопереключатель механический) РП432 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневморычаги относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.Технические характеристики:
ПараметрЗначение
Тип распределителя
4/3 (4-линейные, 3-позиционные)
Рабочая средаВоздух (тонкость очистки 25 мкм)
ПрисоединениеG¼", G⅜"
Рабочее давление 0…0,8 МПа
Рабочая температура0…+60°C

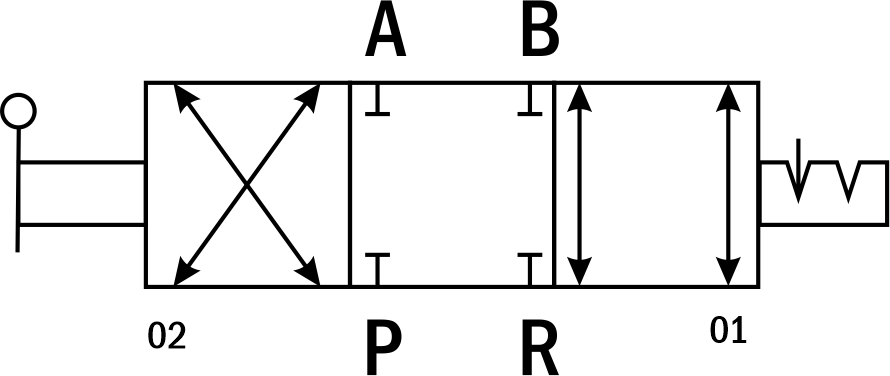

Пневматическая схема
Расшифровка обозначений
Р - порт питания;
А - рабочий порт;
В - рабочий порт;
R - порт выхлопа.
Описание прибора:Пневморычаг РП432 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневморычаг РП432 может находиться в трех положениях: N, 01 и 02.
В положении N все порты (A, B, P, R) перекрыты. В положении 01 порт питания Р соединяется с рабочим портом А, а рабочий порт В соединяется с портом выхлопа R. В положении 02 порт питания Р соединяется с рабочим портом В, а рабочий порт А соединяется с портом выхлопа R.

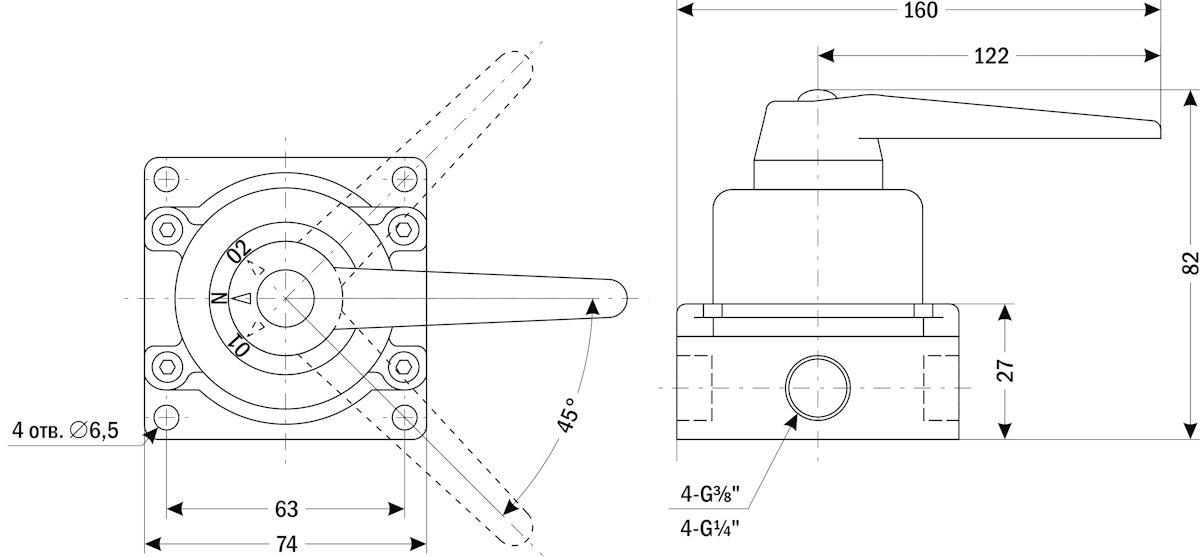

Габаритные размеры
Присоединение G⅜"

Присоединение G¼"
